TCL-25M Series
| 제조사 | SPO Inc. |
|---|---|
| 모델명 | TCL-25M Series |
| 다운로드 |
|
제품스펙
센서 대각 길이 32mm(25M 카메라 센서)까지 지원 가능하며 12M 카메라 센서와도 호환이 가능합니다. 고 해상도 렌즈이며 F.O.V에 대해서 원근감이 없으며 Iris 조절로 심도 변경이 가능.
제품상세

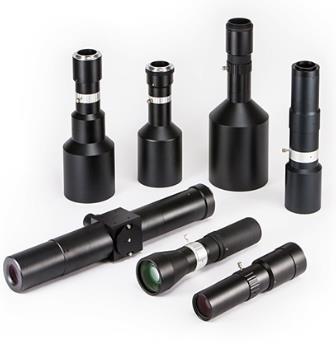

TCL-25M Series
이 렌즈는 센서 대각 길이 32mm(25M 카메라 센서)까지 지원 가능하며 12M 카메라 센서와도 호환이 가능합니다. 고 해상도 렌즈이며 F.O.V에 대해서 원근감이 없으며 Iris 조절로 심도 변경이 가능.
저 배율에서 고 배율까지 다양한 렌즈 군과 조명 방법(동축 & 비 동축)에 따른 다양한 렌즈를 보유하고 있습니다.
이 렌즈는 대면적 F.O.V 검사에 적합하며, 기존 4M 렌즈 보다 4배나 더 큰 이미지를 얻을 수 있게 되고 이로 인한 시간과 비용 절감을 통해 생산 효율성을 높일 수 있습니다. 또 한 시료 특성에 따른 최적의 조명 방법을 통하여 최적의 솔루션을 제공해 드립니다.
25M 렌즈는 웨이퍼 검사와 같은 정밀한 측정을 요구하는 공정에서 매우 적합하며(IC marking, reed and defect, scratch) & SMT & PCB (via hole, component height& depth) 및 LED 패키지 (Wire bonding, die and chip size, defect) 공정에서 효율적으로 사용할 수 있습니다.
아울러 고객이 원하는 어플리케이션에 맞춰 배율 및 W.D에 따른 커스터마이징이 가능합니다.
| Model | Mag | W.D (mm) |
Resolution (um) |
N.A | F/# | D.O.F (mm) |
Telecentricity (Degree) |
Optical Distortion (%) |
Sensor Size(mm) (Diagonal Length) |
Mount | Download |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TCL0.153X-220-25M | 0.153X | 220 | 35.3 | 0.01 | 8 | 12.3 | 0.06 | 0.08 | 25M(32mm) | M42 | PDF CAD |
| TCL0.33X-347I-25M | 0.33X | 347 | 16.8 | 0.02 | 8.25 | 2.7 | 0.03 | 0.02 | 25M(32mm) | M48 | PDF CAD |
| TCL0.35X-213I-25M | 0.35X | 213 | 14.4 | 0.0233 | 7.5 | 2.2 | 0.03 | 0.08 | 25M(32mm) | M48 | PDF CAD |
| TCL0.44X-152D-25M | 0.44X | 152 | 11.9 | 0.028 | 8 | 1.5 | 0.04 | 0.04 | 25M(32mm) | F | PDF CAD |
| TCL0.44X-152DI-25M | 0.44X | 152 | 11.9 | 0.028 | 8 | 1.5 | 0.04 | 0.04 | 25M(32mm) | F | PDF CAD |
| TCL0.44X-152I-25M | 0.44X | 152 | 11.9 | 0.028 | 8 | 1.5 | 0.04 | 0.04 | 25M(32mm) | F | PDF CAD |
| TCL0.44X-152-25M | 0.44X | 152 | 11.9 | 0.028 | 8 | 1.5 | 0.04 | 0.04 | 25M(32mm) | F | PDF CAD |
| TCL0.45X-270I-25M | 0.45X | 270 | 9.3 | 0.036 | 6.25 | 1.1 | 0.03 | 0.08 | 25M(32mm) | F | PDF CAD |
| TCL0.46X-150I-25M | 0.46X | 150 | 10.2 | 0.033 | 7 | 1.2 | 0.03 | 0.04 | 25M(32mm) | M48 | PDF CAD |
| TCL0.5X-157DI-25M | 0.5X | 157 | 10.7 | 0.031 | 8 | 1.1 | 0.04 | 0.03 | 25M(32mm) | F | PDF CAD |
| TCL0.5X-157D-25M | 0.5X | 157 | 10.7 | 0.031 | 8 | 1.1 | 0.04 | 0.03 | 25M(32mm) | F | PDF CAD |
| TCL0.5X-157-25M | 0.5X | 157 | 10.7 | 0.031 | 8 | 1.1 | 0.04 | 0.03 | 25M(32mm) | F | PDF CAD |
| TCL0.5X-157I-25M | 0.5X | 157 | 10.7 | 0.031 | 8 | 1.1 | 0.04 | 0.03 | 25M(32mm) | F | PDF CAD |
| TCL0.5X-237I-25M | 0.5X | 237 | 8.4 | 0.04 | 6.25 | 900um | 0.03 | 0.08 | 25M(32mm) | M48 | PDF CAD |
| TCL0.55X-200I-25M | 0.55X | 200 | 9 | 0.04 | 7.4 | 1 | 0.03 | 0.04 | 25M(32mm) | F | PDF CAD |
| TCL0.6X-132I-25M | 0.6X | 132 | 7 | 0.048 | 6.25 | 625um | 0.03 | 0.04 | 25M(32mm) | M48 | PDF CAD |
| TCL0.8X-240I-25M | 0.8X | 240 | 6.3 | 0.0533 | 7.5 | 421um | 0.03 | 0.04 | 25M(32mm) | F | PDF CAD |
| TCL0.82X-270I-25M | 0.82X | 270 | 6.1 | 0.0546 | 7.5 | 401um | 0.03 | 0.04 | 25M(32mm) | F | PDF CAD |
| TCL0.92X-170I-25M | 0.92X | 170 | 5.2 | 0.064 | 7.2 | 306um | 0.04 | 0.03 | 25M(32mm) | M48 | PDF CAD |
| TCL1.2X-155I-25M | 1.2X | 155 | 4.2 | 0.08 | 7.5 | 187um | 0.03 | 0.03 | 25M(32mm) | F | PDF CAD |
| TCL1.28X-125DI-25M | 1.28X | 125 | 4.7 | 0.071 | 9 | 197um | 0.03 | 0.03 | 25M(32mm) | F | PDF CAD |
| TCL1.28X-125I-25M | 1.28X | 125 | 4.7 | 0.071 | 9 | 197um | 0.03 | 0.03 | 25M(32mm) | F | PDF CAD |
| TCL1.35X-110I-25M | 1.35X | 110 | 4.5 | 0.075 | 9 | 178um | 0.03 | 0.01 | 25M(32mm) | F | PDF CAD |
| TCL1.5X-100I-25M | 1.5X | 100 | 4.5 | 0.075 | 10 | 160um | 0.03 | 0.03 | 25M(32mm) | F | PDF CAD |
| TCL3.0X-78D-25M | 3.0X | 78 | 3.4 | 0.1 | 15 | 60um | 0.04 | 0.09 | 25M(32mm) | F | PDF CAD |
| TCL3.0X-78-25M | 3.0X | 78 | 3.4 | 0.1 | 15 | 60um | 0.04 | 0.09 | 25M(32mm) | F | PDF CAD |
