- Telecentric Lens

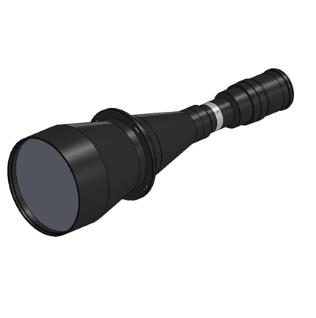

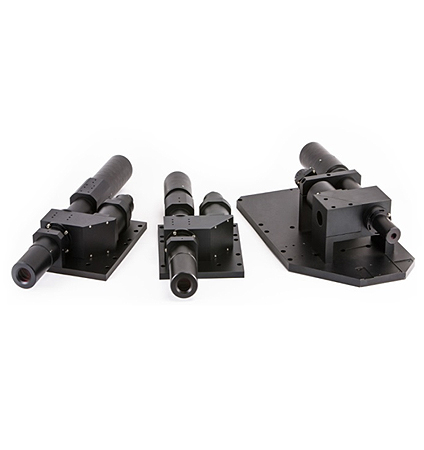

TCL-LINE 4K~16K Series
| 제조사 | SPO Inc. |
|---|---|
| 모델명 | TCL-LINE 4K~16K Series |
| 다운로드 |
|
제품스펙
제품상세
TCL-LINE 4K~16K Series
16K Series
| Model | Mag | W.D (mm) |
Resolution (um) |
N.A | F/# | D.O.F (mm) |
Telecentricity (Degree) |
Optical Distortion (%) |
Sensor Size(mm) (Diagonal Length) |
Mount | Download |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TCL0.415X-170I-16K | 0.415X | 170 | 13 | 0.0259 | 8 | 929um | 0.04 | 0.06 | 16K(5um) | M95 | PDF CAD |
| TCL1.0X-148I-16K | 1.0X | 148 | 6.4 | 0.0526 | 9.5 | 190um | 0.04 | 0.03 | 16K(5um) | M95 | PDF CAD |
| TCL2.0X-130I-16K | 2.0X | 130 | 3.5 | 0.095 | 10.5 | 52.7um | 0.04 | 0.04 | 16K(5um) | M95 | PDF CAD |
16K@5um 센서 크기인 최대 82mm(대각 길이)를 지원하도록 설계.
조리개 조절을 통한 심도 변화 가능.
고해상도 및 고대비 성능 구현.
이 라인 스캔 렌즈는 FPD(LCD, OLED), Film & Lead frame, copper boards의 높은 생산 퀄리티가 요구되는 공정에 적합하며 16K 렌즈는 동일한 렌즈 성능을 유지하면서 일반 라인 스캔 렌즈(8K, 12K)보다 넓은 F.O.V를 얻을 수 있는 장점이 있습니다.
12K Series
| Model | Mag | W.D (mm) |
Resolution (um) |
N.A | F/# | D.O.F (mm) |
Telecentricity (Degree) |
Optical Distortion (%) |
Sensor Size(mm) (Diagonal Length) |
Mount | Download |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TCL0.58X-250I-12K | 0.58X | 250 | 9.3 | 0.04 | 8 | 475um | 0.05 | 0.03 | 12K(5u) | M72 | PDFCAD |
| TCL0.64X-170I-12K | 0.64X | 170 | 8.4 | 0.04 | 8 | 390um | 0.04 | 0.06 | 12K(5um) | M72 | PDFCAD |
| TCL0.7X-117I-12K | 0.7X | 117 | 7.7 | 0.0437 | 8 | 326um | 0.04 | 0.07 | 12K(5um) | M72 | PDFCAD |
| TCL0.7X-145D-12K | 0.7X | 145 | 10.2 | 0.033 | 10.6 | 432um | 0.04 | 0.03 | 12K(5um) | M72 | PDFCAD |
| TCL0.7X-145-12K | 0.7X | 145 | 10.2 | 0.033 | 10.6 | 432um | 0.04 | 0.03 | 12K(5um) | M72 | PDFCAD |
| TCL0.87X-137I-12K | 0.87X | 137 | 6.4 | 0.052 | 8.3 | 219um | 0.04 | 0.07 | 12K(5um) | M72 | PDFCAD |
| TCL1.0X-122D-12K | 1.0X | 122 | 6.7 | 0.05 | 10 | 200um | 0.04 | 0.02 | 12K(5um) | M72 | PDFCAD |
| TCL1.0X-122-12K | 1.0X | 122 | 6.7 | 0.05 | 10 | 200um | 0.04 | 0.02 | 12K(5um) | M72 | PDFCAD |
| TCL1.3X-105D-12K | 1.3X | 105 | 5.6 | 0.06 | 10.8 | 128um | 0.03 | 0.03 | 12K(5um) | M72 | PDFCAD |
| TCL1.3X-105-12K | 1.3X | 105 | 5.6 | 0.06 | 10.8 | 128um | 0.03 | 0.03 | 12K(5um) | M72 | PDFCAD |
| TCL2.0X-115I-12K | 2.0X | 115 | 3.9 | 0.085 | 11.8 | 59um | 0.04 | 0.03 | 12K(5um) | M72 | PDFCAD |
| TCL3.5X-78D-12K | 3.5X | 78 | 3.05 | 0.11 | 15.9 | 26um | 0.04 | 0.05 | 12K(5um) | M72 | PDFCAD |
| TCL3.5X-78-12K | 3.5X | 78 | 3.05 | 0.11 | 15.9 | 26um | 0.04 | 0.05 | 12K(5um) | M72 | PDFCAD |
| TCL5.0X-78D-12K | 5.0X | 78 | 2.6 | 0.13 | 19.2 | 15um | 0.04 | 0.08 | 12K(5um) | M72 | PDFCAD |
| TCL5.0X-78-12K | 5.0X | 78 | 2.6 | 0.13 | 19.2 | 15um | 0.04 | 0.08 | 12K(5um) | M72 | PDFCAD |
| TCL7.0X-14.9D-12K | 7.0X | 14.9 | 1.6 | 0.21 | 16.6 | 6.7um | 0.04 | 0.03 | 12K(5um) | M72 | PDFCAD |
| TCL7.0X-14.9-12K | 7.0X | 14.9 | 1.6 | 0.21 | 16.6 | 6.7um | 0.04 | 0.03 | 12K(5um) | M72 | PDFCAD |
| TCL10.0X-13.5D-12K | 10.0X | 13.5 | 1.7 | 0.2 | 25 | 5um | 0.04 | 0.02 | 12K(5um) | M72 | PDFCAD |
| TCL10.0X-13.5-12K | 10.0X | 13.5 | 1.7 | 0.2 | 25 | 5um | 0.04 | 0.02 | 12K(5um) | M72 | PDFCAD |
8K Series
| Model | Mag | W.D (mm) |
Resolution (um) |
N.A | F/# | D.O.F (mm) |
Telecentricity (Degree) |
Optical Distortion (%) |
Sensor Size(mm) (Diagonal Length) |
Mount | Download |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TCL0.4X-208.3I-8K | 0.4X | 208.3 | 14 | 0.024 | 8.3 | 1.452 | 0.04 | 0.04 | 8K(7um) | M72 | PDFCAD |
| TCL0.467X-278D-8K | 0.467X | 278 | 12 | 0.028 | 8.3 | 1.066 | 0.04 | 0.03 | 8K(7um) | M72 | PDFCAD |
| TCL0.467X-278-8K | 0.467X | 278 | 12 | 0.028 | 8.3 | 1.066 | 0.04 | 0.03 | 8K(7um) | M72 | PDFCAD |
4K Series
| Model | Mag | W.D (mm) |
Resolution (um) |
N.A | F/# | D.O.F (mm) |
Telecentricity (Degree) |
Optical Distortion (%) |
Sensor Size(mm) (Diagonal Length) |
Mount | Download |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TCL0.5X-237I-4K | 0.5X | 237 | 8.4 | 0.04 | 6.25 | 700um | 0.02 | 0.08 | 4K(7um) | F | PDF CAD |
| TCL0.7X-130I-4K | 0.7X | 130 | 5.1 | 0.066 | 5.3 | 303um | 0.04 | 0.05 | 4K(7um) | F | PDF CAD |
| TCL0.77X-140I-4K | 0.77X | 140 | 7 | 0.0477 | 8 | 540um | 0.03 | 0.06 | 4K(10um) | M72 | PDF CAD |
| TCL0.92X-170I-4K | 0.92X | 170 | 5.2 | 0.064 | 7.2 | 238um | 0.01 | 0.03 | 4K(7um) | F | PDF CAD |
| TCL1.0X-138I-4K | 1.0X | 138 | 6.1 | 0.055 | 9.1 | 364um | 0.04 | 0.02 | 4K(10um) | F | PDF CAD |
| TCL2.0X-100-4K | 2.0X | 100 | 3.7 | 0.09 | 11.1 | 111um | 0.03 | 0.04 | 4K(10um) | F | PDF CAD |
특 징
라인스캔 카메라 대응을 위한 텔레센트릭 렌즈(4K~12K)
에스피오에서는 4K~12K까지 다양한 종류의 라인 스캔 카메라용 텔레센트릭 렌즈를 보유하고 있음
조명 조건 및 시료의 종류에 따라서 내부 동축 조명을 사용하여 균일한 밝기의 이미지 획득이 가능함.
카메라 브랜드에 따라 마운트 변경이 가능 하며 IRIS를 사용하여 심도 조절이 가능함.
라인 스캔 카메라의 센서 사이즈 비교

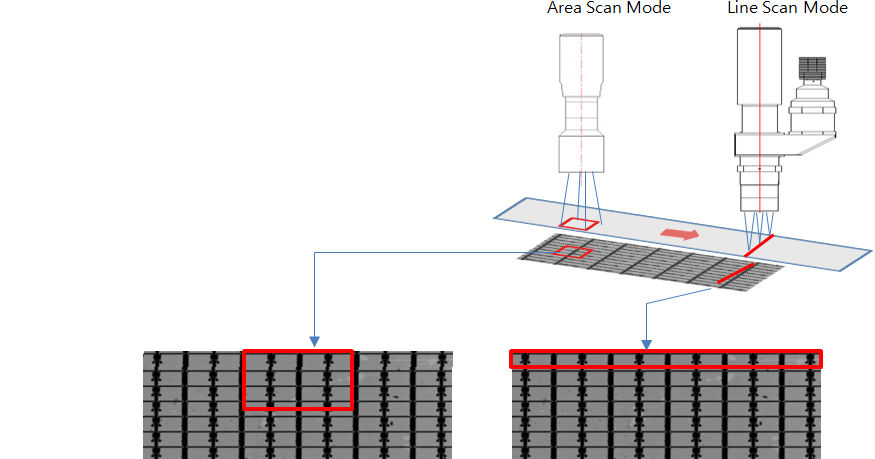

Area VS line scan
라인스캔 용 텔레센트릭 렌즈는 FPD(Flat Panel Display), PCB(Printed Circuit Board), LED package inspection 같이 검사 시간을 줄이면서 대면적의 검사에 필요한 어플리케이션에 매우 유용합니다.
SPO는 라인 센서 크기 및 배율에 따라 다양한 렌즈를 가지고 있으며 최상의 솔루션을 제공합니다.
Q. 왜 라인스캔 카메라를 사용 하는가?
A. 한 번에 넓은 영역을 스캔 함으로써 검사 시간 및 비용 절감에 효과적입니다.
B. 스캐닝 방법 및 센서 사이즈에 따라서 렌즈의 배율 및 스캐닝 시간이 달라 집니다.
