- Telecentric Lens
TCL-UHR Series
| 제조사 | SPO Inc. |
|---|---|
| 모델명 | TCL-UHR Series |
| 다운로드 |
|
제품스펙
소형 픽셀 ( up to 1.67um) 이미지 센서 최적화 모델
제품상세

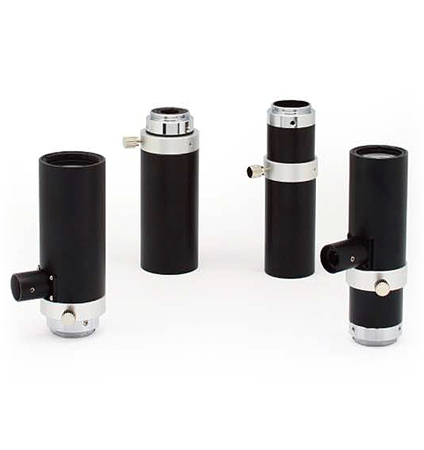

TCL-UHR Series
| Model | Mag | W.D (mm) |
Resolution (um) |
N.A | F/# | D.O.F (mm) |
Telecentricity (Degree) |
Optical Distortion (%) |
Sensor Size(mm) (Diagonal Length) |
Mount | Download |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TCL0.17X-170I-UHR | 0.17X | 170 | 20 | 0.017 | 5 | 13.8 | 0.03 | 0.03 | 2/3"(11mm) | C | PDF CAD |
| TCL1.0X-65DI-UHR | 1.0X | 65 | 3 | 0.11 | 4.5 | 360um | 0.04 | 0.03 | 2/3"(11mm) | C | PDF CAD |
| TCL1.0X-65I-UHR | 1.0X | 65 | 3 | 0.11 | 4.5 | 360um | 0.04 | 0.03 | 2/3"(11mm) | C | PDF CAD |
| TCL0.42X-132I-UHR | 0.42X | 132 | 7.3 | 0.0462 | 4.5 | 2 | 0.02 | 0.04 | 2/3"(11mm) | C | PDF CAD |
| TCL0.5X-65DI-UHR | 0.5X | 65 | 6 | 0.0555 | 4.5 | 1.44 | 0.04 | 0.03 | 2/3"(11mm) | C | PDF CAD |
| TCL0.5X-65I-UHR | 0.5X | 65 | 6 | 0.0555 | 4.5 | 1.44 | 0.04 | 0.03 | 2/3"(11mm) | C | PDF CAD |
특 징
소형 픽셀 사이즈에 최적 화 된 디자인( up to 1.67um/pixel)
센서 대각 길이 11mm까지 지원 가능하며 다양한 렌즈 보유
낮은 F/#, 높은 콘트라스트와 해상력
Iris기능을 통한 심도 조절 가능.
시료의 사이즈가 작아지면서 미세하고 높은 분해능이 요구되는 머신비전 어플리케이션에서 픽셀 사이즈의 카메라의 문의가 많음에 따라 에스피오 에서는 이에 대응하는 UHR 렌즈를 보유 하고 있으며 또 한 이것은 카메라 센서 픽셀 사이즈가 작아짐에 따라서 렌즈의 이미지 퀼리티도 유지가 되어야 함을 의미합니다.
에스피오는 작은 픽셀 사이즈 카메라를 지원하도록 UHR 렌즈를 출시 하였으며 UHR 렌즈는 표준 HR 렌즈보다 높은 콘트라스트 및 해상력으로 정밀하고 정확한 측정에 적합합니다.
또 한 FOV 전체에 균일 한 조명을 통해 고화질 및 높은 콘트라스트의 이미지를 얻을 수 있습니다.

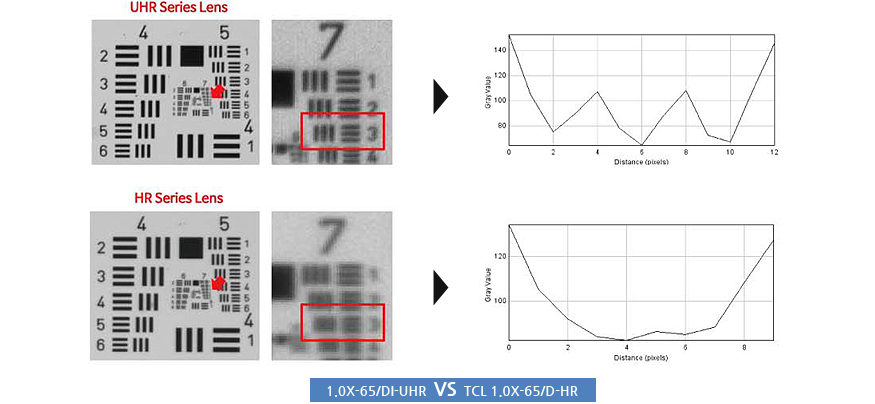

이미지 비교
TCL-UHR 시리즈는 높은 콘트라스트와 고화질 이미지, 높은 N.A 와 낮은 F/#를 자랑합니다..
